Для обеспечения длительного срока эксплуатации и свободного доступа к воде, в индивидуальном строительстве производят автономное (без получения разрешения) водоснабжение частного дома из колодца своими руками. Схема чертежа трубопровода включает внешнюю (летнюю или зимнюю) и внутреннюю прокладку труб с последовательной или коллекторной разводкой, при составлении проекта следует учесть ряд моментов:



  • обустройство скважины производят на расстоянии 40 м и более от источников загрязнения;
  • оптимальная конфигурация внешней магистрали имеет вид прямой линии (при невозможности избежать поворотов их минимизируют);
  • различают 2 способа ввода трубы в строение: бурение отверстия в основании или в стене;
  • правильное расположение точек-гидрантов для орошения растительности исключит возможность тянуть поливную систему через грядки шланги;
  • предварительно размеченные пути транспортировки жидкости и указание точек потребления позволит правильно выбрать схему внутренней разводки.

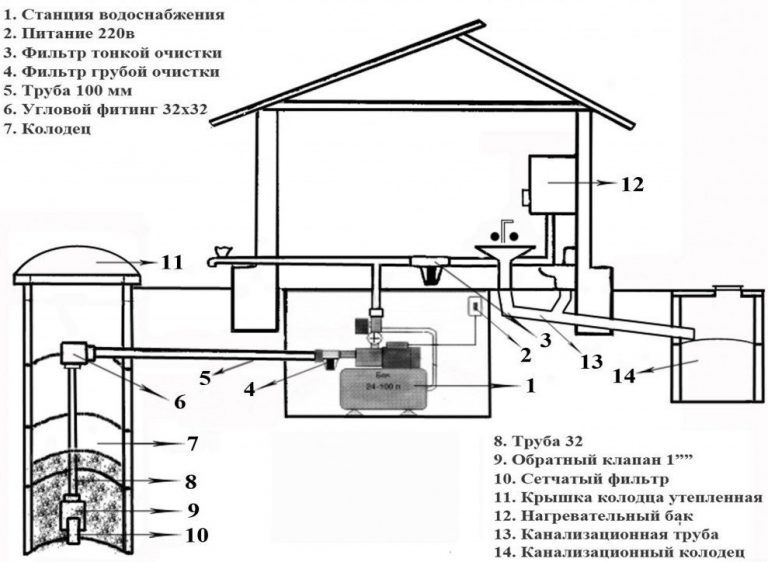

водоснабжение частного дома из колодца



Разница между летним и зимним водопроводом - снаружи



Для обеспечения нормального водоснабжения следует знать о нюансах, возникающих при соединении труб с источником и подключении насосного агрегата. Выбор стоит между летним и зимним вариантом.



Летний водопровод прокладывают поверху или в мелкой траншее, сокращая объем недешевых земляных работ. Нет потребности в использовании электрооборудования для локального или полноценного прогрева труб. Насосы не обязательно ставить в отапливаемом хозблоке и сооружать него кессон или приямок возле колодца. Ввод магистрали часто производят по бюджетной схеме через стену, исключая бурение отверстий в подвале или фундаменте.



схема подключения к нагревателю



Нет потребности в утеплении накопительных баков и части трубопровода, пересекающего зону замерзания и неотапливаемого подполья. Это позволит сократить расходы на материалы, но потребуется разборка внешней водопроводной линии по окончанию дачного сезона, если она проведена временно. Капитальную летнюю систему не разбирают, но сливают воду из труб.



Монтаж зимнего трубопровода требует слива воды перед каждым длительным отлучением. Сливной кран или электромагнитный прибор для консервации подключают к системе вне зависимости от типа водоснабжения. Прокладка труб с наклоном в сторону колодца обеспечивает слив самотеком. Это условие не распространяется на разборную наружную систему временного назначения, так как слив гарантирован в процессе демонтажа.



слив и сток воды



Отличия между летним и зимним водопроводом - внутри



Внутреннюю разводку монтируют с уклоном не более 0,5 см на 1 м протяженности. При выборе летней магистрали, систему сооружают по последовательной схеме. Она менее требовательна к показателям рабочего давления. Консервацию производят без применения приборов для принудительного слива. Зимний водопровод сооружают по последовательной или параллельной схеме с использованием коллекторных гребенок, подразумевая использование мощного насоса. Для повышения эффекта используют каскад из двух насосов. Один монтируют в колодце, второй в накопительной емкости.



Считается неразумным применение зимней схемы водопровода, если планируется простаивание загородной собственности в морозы. Обустройство солидных усадеб проводится с зимней наружной магистралью и летней стационарной водопроводной линией в качестве резерва.



спецификация водоснабжения от колодца к дому



Летний водопровод из колодца



Различают надземные и подземные варианты летнего водопровода. В первом варианте предусмотрено использование одного или нескольких шлангов (из резины или силикона), соединенных через переходники для обеспечения заданной длины. Более надежным вариантом выступает резиновый контур с капроновой нитью для повышения прочности.



Надземную водопроводную магистраль разбирают на зиму, в противном случае она замерзнет, растрескается. Подземный вариант прокладывают в грунте аналогично зимнему варианту, а на поверхность выводят краны. При размещении шланга на небольшой глубине, с наклоном в 2 гр. в сторону слива, на конце трубы размещают сливной вентиль, обеспечивающий выпуск воды в почву.



Как выглядит внешняя система водоснабжения частного дома из колодца? Схема летнего варианта представлена двумя вариантами:



  1. Временный. Размещенный на поверхности с использованием невысоких стоек или на небольшой глубине трубопровод. Для сооружения системы используют гибкие шланги с защелками или ПВХ трубы с фитингами, угловыми муфтами, кранами. Положительные характеристики включают простоту сборки, скорость и низкую стоимость работ. К минусам относят риск в повреждении и хищении, неудобство перемещения по участку элементов.
  2. Стационарный. Укладка производится в мелкой траншее на глубине 0,3 — 0,8 м. Для обустройства используют трубы ПН, стыкуемые с помощью сварки или отрезки ПНД с фитингами для соединения. К плюсам относят надежность, комфорт на участке, защищенность от хищения. Исключена необходимость в ежегодной сборке. К негативным сторонам относят финансовые и трудовые затраты.



летний колодец с насосом



Глубина закладки определяется критериями использования земельного надела:



  • 0,3 — 0,4 м для водоносной линии, размещенной под газонами или вдоль дачных дорожек;
  • 0,7 — 0,8 м для магистрали, проложенной под грядками, исключая повреждение труб лопатой.



При неглубокой закладке водопровод закрывают сверху согнутым «домиком» листовым металлом.



Подготовка конструктивных составляющих



Основные элементы включают:



  • сливной кран или электромагнитный клапан для слива воды в стационарных системах;
  • погружной насос, но при высоком зеркале подземных вод хорошо используют поверхностные агрегаты;
  • трубы для внутреннего и наружного водопровода, их диаметр определяется местом установки: для внешней трассы, питающейся из колодца, применяют трубу поперечным сечением 25 мм, внутри используют трубу в 15 мм.



план системы дачного водопровода



Элементы цепи:



  • Мембранный гидроаккумулятор. Объемный бак обеспечивает стабильное давление, сокращаемое число включений насоса, увеличивая его срок эксплуатации. Имеющийся в нем запас воды предупредит появление проблем при отключении электроэнергии.
  • Система фильтрации грубой очистки, используемая в заглубленных в песчаном грунте скважинах.
  • Армирующие элементы для обеспечения стабильной работы системы: манометры, шаровые краны, реле давления.
  • Водонагреватели.



Как собрать временную магистраль из пластиковых труб?



При обустройстве временного водопровода соединение с помощью сварки или склеивания исключено, что предотвращает возможность демонтажа перед зимним застоем. Для его сооружения применяют полимерные комбинированные фитинги с резьбой из металла.



Применят все виды ПП труб. Материал под маркой PN-10 хорошо служит для участков с холодной водой. Внутреннюю разводку от греющего воду устройства до точек водозабора производят с применением труб PN-20, можно PN-25. Соединительные и угловые детали подбирают по номенклатуре труб. Для многократного демонтажа водопроводной магистрали от колодца служит полимерная муфта с оцинкованной накидной гайкой. Дополнительно потребуются комплекты для размещения точек полива с приспособлениями для фиксации шланга. Сливное устройство для временной установки не потребуется.



колодец с пластиковыми трубами



Обустройство зимнего водопровода из колодца



Зимняя схема позволяет провести воду в дом из колодца двумя способами:



  • ниже глубины замерзания грунта (1,5 м);
  • выше уровня промерзания, но с теплоизоляцией и нагревательным кабелем (внутреннего или наружного монтажа).



Для сокращения трудовых затрат или глубины ниже 1,5 м оптимальным решением станет дополнительная защита труб с помощью утеплителя. Во втором случае выкапывают канаву для водопроводной системы на глубине 0,5-1 м или проводят трубу под поверхностью.



схема с уровнем грунтовых вод



Подготовка к монтажу



Для обеспечения бесперебойного водопотребления требуется предусмотреть установку насосной станции погружного или поверхностного типа. Первый вариант отличается высокой производительностью и ценой. Они рассчитаны на бесшумную эксплуатацию и экономичность.



Обязательными элементами выступает гидроаккумулятор и сливной клапан. Первый элемент обеспечивает защиту системы от гидроударов, второй – слив в процессе консервации. Для подержания оптимального давления гидроаккумулятора, за ним устанавливают реле.



Внимание! Обустройство колодца имеет смысл, если уровень залегания питьевой воды находится на глубине 5 - 15 м, согласно статистике средний запас воды для 4-х человек составляет до 200 л.



Бурение ямы



Организация водоснабжения частного строения из колодца начинается с бурения скважины. Глубина котлована варьирует на глубине 4 до 20 м, исходя из уровня залегания грунтовых вод. По поперечному сечению яму делают на 20-30 см больше размещаемых колец. Котлован роют до начала проникновения внутрь воды. По окончанию бурения дальнейшие работы производят спустя 1-2 суток.



При наполнении колодца водой на 1.5 м и проверке надлежащего качества жидкости, требуется ее откачка. На дне размещают щебенку слоем в 30-40 см, выполняющую роль фильтрации. Для предотвращения проникновения талых и поверхностных вод, щели между кольцами заделывают песчано-цементным раствором. Источник заполняется водой.



схема от колодца к насосу



Монтаж насоса и наружная прокладка труб



При выборе насоса учитывают ряд особенностей:



  • поверхностные агрегаты, не погружаемые в воду, рассчитаны на подъем жидкости с глубины 8-9 м;
  • погружные системы размещают воде, обеспечивая максимальную высоту подъема до 200 м.



Погружные модели размещают внутри колодца, поверхностные размещают в отдельной подсобке. В обеих ситуациях траншея между скважиной и домом, прокладывают на 20-30 см ниже уровня замерзания грунта.



При выборе труб оптимальным вариантом выступают металлопластиковые изделия - они хорошо гнутся и противостоят внешним агрессивным воздействиям. На конце трубы, погружаемой в скважину, размещают сетчатую систему фильтрации. Отверстие в ж/б кольце колодца, предусмотренное для врезки трубы, заделывают глиняным замком, предотвращающим проникновение талых вод. Соединения выполняют специальными фитингами. Исключено создание резких поворотов под углом в 90 гр. – их создают из 2-х частей по 45 гр.



глубина колоца



Отдельно учитываются особенности подачи воды при низкотемпературном режиме. Следует предусмотреть утепление водопровода. Наиболее оптимальным и надежным вариантом выступает укладка по всей длине электрического кабеля, обернутого теплоизолирующим материалом. Для исключения хлопот по водоснабжению в зимнее время года при отсутствии хозяев, следует предусмотреть консервацию. Слив воды производится перед каждым отъездом более 2 суток, что исключает ее перемерзание.



По приезду систему легко перезапустить. Планируя зимний вариант водоснабжения, рядом со скважиной выкапывают утепленную яму высотой 1-2 м, где планируется создать выход трубы. Стенки котлована укрепляют кирпичом.



Используя поверхностный насос, размещенный в отдельной подсобке, необходимо позаботиться о ее температурном режиме, где предельно низкой границей выступает отметка +4 гр. При обустройстве летнего разборного варианта водоснабжения с использованием насосной системы, трубу размещают на небольшой глубине или поверх, что обеспечивает возможность демонтажа при необходимости. Оптимальным вариантом выступают армированные, полимерные или оцинкованные фитинги.



Важно помнить о мерах профилактики и ежегодно проверять качество воды, предотвращение возможности проникновения внутрь талых или грунтовых сточных вод.



траншея для водопроводной трубы



Подвод воды от колодца к дому



Выбор труб. Монтаж внешней водопроводной системы проводят с использованием ПП, ПЭ или металлопластиковых труб. Оптимальным вариантом станут полиэтиленовые изделия (их отличают по синей полосе). Они ниже в цене, относительно ПП, но фитинги для них могут быть дороже. Трубы ПЭ диаметром до 63 мм выпускают в бухтах по 100 и 200 м, что позволяет без промежуточных соединений провести их укладку от колодца до дома, исключая возможность течи на соединительных участках.



Обустройство траншеи. От источника к дому прокапывают канаву, для ее защиты, дно засыпают песком, обеспечив подушку для трубы (из меди, стали, полипропилена или металлопластика). Обычно используют магистрали с поперечным сечением 32Ø. Но этот параметр может колебаться, исходя от расстояния колодца от дома. Чем он дальше, тем больше диаметр труб. Трубы размещают под наклоном (3 см на каждый м в сторону колодца) предотвращая застой воды в системе. В колодце ставят запорную арматуру.



Для проведения труб под дорогой, их размещают в гильзы. Патрубки с большим диаметром скрывают в стальных трубах. В качестве гильз могут использоваться б/у трубы. Острые края гильз зачищают напильником, ликвидируя заусенцы.



Проведение трубопровода через фундамент



В месте проведения труб через основание делают «футляр» из труб большего диаметра (из пластика, асбеста или металла), если труба 32-я, то для «футляра» подбирают 50-ю.



проводка трубы через фундамент



Сами трубы заключают в теплоизоляцию и производят набивку для предупреждения попадания подземных вод через основание под дом. Как это сделать? Необходимо забить в середину плетёный канат, а пространство края основания до каната забить глиной, герметиком или монтажной пеной.



Важно правильно ввести трубу сквозь основания (вне зависимости выше или ниже уровня почвы), а не под ним. После заливки основания создание отверстий под ним грозит разрушением дома.



Внимание! Подведение водопровода и канализации в помещение производится на расстоянии от 1.5 м.



Поэтапная инструкция:



  • Обустройство наружного трубопровода начинается с создания траншеи на глубине 0.3 – 0.5 м ниже уровня промерзания. На дне создают песчаную подушку 7-10 см, проливают водой и трамбуют. Прокладывают саму трубу на 25 или 32 мм.
  • Проводят гидравлические испытания водопровода под давлением в 1.5 раза больше рабочего давления (моно использовать воздух) и засыпают песком в 10 см с дальнейшей трамбовкой. На финише работ траншею засыпают грунтом.



Подсоединение шланга к железобетонному кольцу



Самым сложным участком при прокладке магистрали выступает стыковка шланга с ж/б кольцом, где предусмотрено отверстие при создании колодца. Этот стык тщательно изолируют, исключая возможность проникновения грязных поверхностных вод в источник. Для улучшения уровня герметизации прохода сквозь отверстие используют сгон (короткая трубка с резьбой по обе стороны).



С двух сторон трубы на нее нужно надевают уплотнители и прижимают их к стене с помощью фланцев. Используя для водопроводной системы трубы ПНД поперечным сечением 32 мм, их стыковку со сгоном обеспечивают фитинг-переходниками.



Между собой трубы соединяют путем пайки или с использованием фитингов. Специалисты не рекомендуют проводить внутреннюю и наружную гидроизоляцию стенок кольца битумными или подобными жидкими мастиками. Это грозит загрязнением воды. Оптимальным вариантом станет силиконовый герметик или раствор на основе цемента с добавлением жидкого стекла.



Глубина погружения труб или шлангов в колодец ниже середины уровня воды в скважине (или за 20-30 см от дна). Приближая трубу (шланг) ко дну, насосное оборудование подвергается риску всасывания песка. При монтаже вертикального (опускного) патрубка в колодце следует выкачать из источника воду, соединить руками трубу с коленом к выводящему патрубку в траншее, замерить отступ до дна колодца, если он составляет 20-30 см, подсоединить к колену.

Вместо колена многие монтажники ставят кран под углом 90 гр., позволяющий предотвратить подачу воды еще до поступления в помещение при ремонте или замене сантехники.



выход трубки с водой



Подача воды из колодца в дом обеспечивается одним из удобных способов:





  • Насосным оборудованием внутри источника;
  • Насосной станцией вне скважины (в подвале или доме).



Как обеспечить напор воды в трубопроводе?



Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.



Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.



Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.



датчик напора водопровода



Прокладка наружного водопровода при близком расположении подземных вод



Рассматривая вариант, где монтаж внешнего водопровода ниже глубины замерзания почвы невозможен из-за близко расположенных грунтовых вод, специалисты рекомендуют провести укладку магистрали по технологии «труба в трубе» (в «футляре»).

«Футляр» герметизируют у кессона (центрального колодца) и при проведении через фундамент. В качестве «футляра» хорошо применяют трубы из асбеста, соединяемые через муфты и прорезиненные уплотнители.



труба в транжее



Допускается применение ПЭ труб и металлических «футляров». Ниже приведена схема укладки.



подводка трубы к дому



На рисунке представлена теплоизолированная магистраль с нагревательным кабелем и гофротруба для подъёма к помещению, если ввод патрубка в основание производится выше уровня земли. Такие конструкции встречаются в продаже, как один комплект. Нагревательный кабель подключают внутри помещения к розетке. Ниже представлена в разрезе гофра с теплоизоляционной защитой и заключёнными трубами, их количество варьирует от одной до 3-х и более.



утепленные трубы



Рассмотренную выше конструкцию не составит труда самостоятельно собрать в домашних условиях.



кабель для обогрева трубы



Схема требует наличие греющего кабеля заданной длины, наматываемого на трубу и подключаемого вместе с датчиком температуры, обеспечивающим контроль включения/отключения кабеля:



нагревательный кабель вокруг трубы



Далее трубу заключают в теплоизолирующий материал и закладывают в траншею. На рисунке представлен вспененный ПЭ (энергофлекс), используемый для теплоизоляции контуров, его толщина варьирует от 6 мм.



утеплитель для трубы



Затем трубу помещают в футляр и укладывают в траншее. Для тепловой защиты снаружи водопроводной системы применяют скорлупу из пенопласта.



скорлупа с местом под кабель



Конструктивно изделия имеют вид 2-х половинок, соединяемых между собой по технологии «шип-паз». Они оснащены каналом для нагревательного кабеля. Теплоизоляция внешнего водопровода исключает применение минераловатных материалов, теряющих свои изоляционные свойства при наамокании.

Дополнительным способом борьбы с замерзанием воды выступает размещение нагревательного кабеля внутрь водопровода.



монтаж греющего кабеля в трубу



Обустройство кабеля производится с помощью специальных фитингов с дальнейшим пропусканием устройства внутри трубы.



Менее затратным вариантом теплоизоляции выступает 4-слойное оборачивание фольгоизолом (вспененный ПЭ с фольгой) толщиной в 10 мм с фиксацией скотчем.



утепление трубы фольгоизолом



Схема водоснабжения в доме



Схему прокладки трубопровода выполняют двумя способами:



  • последовательным;
  • коллекторным.



Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.



Особенности последовательной схемы



При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:



  • холодного водоснабжения;
  • ГВС.



А от них с помощью тройников трубы отводят по точкам потребления.



водопроводные трубы в доме



К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:



  • перепад давления при одновременном включении нескольких точек водопотребления;
  • невозможность перекрывания одного потребителя без отключения воды по всей системе;
  • не всегда возможно удобное размещение тройников в санузле.



Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п. 10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.



тройниковая разводка труб



На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:



  1. водорозетки для питания стирального оборудования;
  2. водорозетки для подсоединения смесителя умывальника;
  3. водорозетки – планки крана ванны;
  4. уголка;
  5. тройника;
  6. обратного клапана;
  7. водомера горячего потока воды (ГВС);
  8. водомера холодной воды (ХВС);
  9. редуктора давления потока;
  10. фильтрующего элемента для грубой очистки;
  11. отсечного крана;
  12. стояка ГВС и ХВС.



Коллекторная система



Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления, которые включает схема водопровода в частном доме от колодца. Как провести параллельную разводку с индивидуальным подключением потребителей, какие особенности имеются у коллекторной системы - рассмотрено ниже:



  1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
  2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
  3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.



Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.



коллекторная разводка труб



Схема коллекторной разводки «Б» представлена:



  1. водорозеткой для питания стирального оборудования;
  2. водорозеткой для подсоединения смесителя умывальника;
  3. водорозеткой – планкой крана ванны;
  4. коллектором для холодной воды;
  5. коллектором для ГВС;
  6. клапаном обратным;
  7. водомером ГВС;
  8. водомером ХВС;
  9. фильтром для грубой очистки.
  10. краном отсечным;
  11. стояком ГВС и ХВС.



Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.



Выбор материала для внутренней укладки труб



Выбор материала определяется закрытым или открытым способом укладки, стоимости и технических характеристик изделий:



характеристики труб для водопровода



Обустройство внутренней системы водоснабжения



Обычно применяют тройниковый или последовательно-коллекторный тип разводки. При открытом монтаже трубы проводят вдоль стен (обычно используют ПП). При скрытой подводке трубы укладывают в штробы и скрывают под штукатуркой, в бетонной стяжке, в подполье.



Разводку начинают от точки ввода (источника подачи воды – насоса, гидроаккумулятора, напорного бака, пр.). Общая труба подачи для снижения потерь давления, имеет диаметр от 1 дюйма. Обязательно монтируют систему грубой фильтрации и запорный кран.



схема внутренней системы водоснабжения



Далее производят разводку труб по выбранной схеме, то есть прокладывают сеть в ванную, на кухню, пр. Если разветвление системы производят на цокольном этаже, там же располагают котел отопления, требуется предусмотреть отдельный выход к агрегату.



При последовательной открытой схеме трубы укладывают выше плинтуса на 15 – 30 см, что позволяет скрыть их сантехприборами. Прокладывая контуры сквозь стены и перекрытия, контуры защищают от повреждений с помощью обсадной трубы или специального манжета. Фиксация элементов магистрали производится с использованием клипс, пластиковых и металлических хомутов.
